牵引车工业遥控器

型号:KS-8061-1707,8路模拟摇杆,6个拨子开关,1个旋钮电位器,为17路模拟量输出及7路开关量继电器输出型工业遥控器

KS-8061-1707型面板示意图

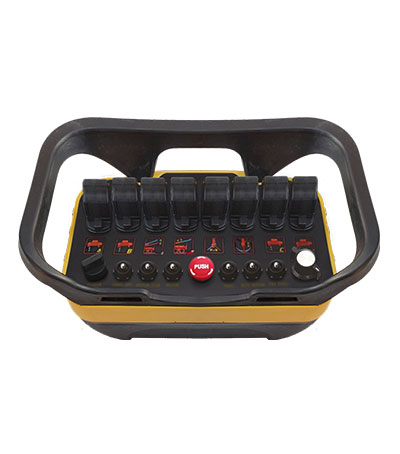

牵引车工业遥控器发射机部分:
1个POWER钥匙开关
1个STOP按钮
8个WINCH A~D、BOOM UP AND DOWN、BOOM IN AND OUT、ROTATE、SLIDE等单轴双向模拟摇杆
3个FUNCTION 1~3等2位保持型拨子开关
3个LIGHTS、ALARM WARNING、CAMERA等3位自复位拨子开关
1个RPM CONTROL电位器旋钮
状态、电量等指示灯

牵引车工业遥控器接收机部分:
7路继电器输出DC12V开关量
16路400~1400mA(可调)
1路0~5V(可调,最大10V)模拟量

牵引车工业遥控器技术资料
牵引车工业遥控器发射机:将操作命令转换成数字信号,编码后通过无线发送装置按设定频率发射出去的工业遥控装置。特殊的,也可以使用线控技术与接收机连接
使用频率:433Mhz(64CH) 发射功率:10~100mW可调
遥控距离:≥100m
安全编码:256×256 反应时间:20mS
天线阻抗:50Ω
使用电池:4700mAH锂电池 工作时间:48~60小时连续
外形尺寸:275×165×150mm
工作温度:-25℃~+70℃
重量:1.50kg(不含电池,电池重量0.2kg)
防护等级:IP65
外壳颜色:黄色黑色 外壳材质:ABS工程塑料
牵引车遥控器接收机:接收机是接收发射机发射出的数字信号,解码后执行其操作指令动作的工业遥控设备
使用频率:433Mhz(64CH)
安全编码:256×256 反应时间:80mS
天线阻抗:50Ω
接收系统电源:DC12V
输出方式:16路400~1400mA(可调)模拟量、1路0~5V(可调,最大10V)模拟量及7路开关量继电器输出
外形尺寸:252×215×91mm
安装尺寸:226×196mm
防护等级:IP66
外壳颜色:灰白
外壳材质:铸铝
安全标准:符合EMC标准
